De kern van een Dahua 2-draads intercom

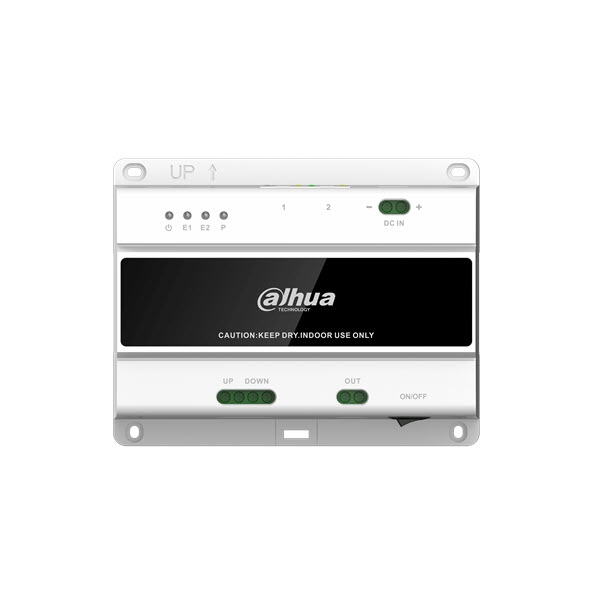

De VTNS2003B-2 brengt de intercom over twee draden in plaats van netwerkkabel. Eén switch in de meterkast verbindt tot 20 binnenposten en 2 buitenposten, en voedt ze meteen mee. Losse voedingen per post zijn niet nodig.
Dat maakt de switch vooral interessant bij renovatie. Ligt er al een bestaande belleiding van twee aders naar de woningen, dan kun je die hergebruiken voor een moderne IP-intercom met beeld, app en deurontgrendeling. De polariteit maakt niet uit, dus je hoeft niet uit te zoeken welke ader welke is.
Welke voeding je erbij nodig hebt
De switch werkt op 48 VDC en wordt zonder voeding geleverd. Hoeveel apparaten je kunt aansluiten, hangt af van de stroom die je voeding levert. Dahua geeft in de handleiding deze grenzen, gemeten met RVV-kabel tot 50 meter per lijn:
| 48 VDC, 1,25 A | 6 binnenposten en 1 buitenpost |
| 48 VDC, 3 A | 10 binnenposten en 2 buitenposten |
| 48 VDC, 5 A | 20 binnenposten en 2 buitenposten |
Voor een woning met een paar schermen volstaat de ADS-65LSI-52-1 van 1,25 A. Wil je het maximum uit de switch halen of op een DIN-rail werken, neem dan de EDP-240-48 van 5 A.
Waar je op kunt rekenen
- Voeding en dataverbinding over dezelfde twee draden, zonder plus en min
- Eén aansluiting voor zowel de VTH-binnenposten als de VTO-buitenposten
- Per switch maximaal 20 binnenposten en 2 buitenposten
- Cascadepoorten om tot 10 switches aan elkaar te knopen, samen goed voor 200 apparaten
- Twee netwerkpoorten van 10/100 Mbps, om de switch aan het netwerk of aan een volgende switch te hangen
- Werkt samen met de DMSS-app op de telefoon en met DSS Pro beheersoftware
- Montage op een DIN-rail van 35 mm of met vier schroeven aan de wand
De netwerkpoorten geven geen PoE
De twee RJ45-poorten zijn gewone netwerkpoorten. Ze verbinden de switch met je router of met een volgende switch, maar ze voeden geen apparaten. Ligt er een netwerkkabel naar de buitenpost, dan heb je dus twee mogelijkheden.
Gebruik twee aders van die kabel als 2-draads verbinding naar de switch. De buitenpost krijgt dan voeding en signaal uit de switch en je hebt niets extra’s nodig. Dat mag tot 30 meter en alleen bij volkoper kabel; koper op aluminium of staal werkt hier niet.
Is de kabel langer of van mindere kwaliteit, gebruik hem dan als gewoon netwerk en voed de buitenpost met een PoE-injector of PoE-switch volgens 802.3af of 802.3at.
De gegevens op een rij
| Aansluitingen | 1x 2-draads apparaatpoort, 2x 2-draads cascadepoort, 2x RJ45 10/100 Mbps |
| Capaciteit | 20 binnenposten en 2 buitenposten per switch |
| Cascade | Tot 10 switches, samen 200 apparaten |
| Voeding | 48 VDC, 1 tot 5 A (niet meegeleverd) |
| Verbruik | Maximaal 15 W |
| Montage | DIN-rail 35 mm of wandmontage (rail niet meegeleverd) |
| Afmeting | 131,1 x 103 x 40 mm |
| Werktemperatuur | -10 tot +55 graden |
| Modelcode | VTNS2003B-2 |
De volledige specificatie staat in de datasheet van Dahua.
Kabeltype en maximale afstand
| Kabeltype voor Cascading VTNS2003B-2 | Aantal apparaten | Maximale afstand |
| 2-aderige kabel, 2×0.5mm² met een maximale weerstand van 3.9Ω of minder per 100meter. Maximale afstand 50 meter | 20 VTHs en 2 VTOs. | 50 meter Tussen 2x VTNS2003B-2 Tussen de VTNS2003B-2 en 1 VTH/VTO |
|
4-aderige kabel, 4×0.5mm² met een maximale weerstand van 4Ω per 100meter | 20 VTHs en 2 VTOs. | 50 meter Tussen 2x VTNS2003B-2 Tussen de VTNS2003B-2 en 1 VTH/VTO |
| Ethernetkabel, 0.45mm met een maximale weerstand van 12Ω per 100 meter. | 12 VTHs en 2 VTOs. | 50 meter. Tussen 2x VTNS2003B-2 30 meter. Tussen de VTNS2003B-2 en VTO (Bij 1 VTO) Min 5 meter en max 30 meter. De afstand van de 2 VTO’s naar de VTNS2003B-2 |
Houd verder aan: minimaal 1 meter kabel tussen de switch en een post, en minimaal 3 meter tussen twee switches onderling.
Veelgestelde vragen
Zit er een voeding bij?
Nee, de switch wordt zonder voeding geleverd. Je hebt een voeding van 48 VDC nodig. Tot 6 binnenposten en 1 buitenpost volstaat 1,25 A; wil je meer posten aansluiten, neem dan 5 A. Een voeding van 24 volt werkt niet.
Kan ik de buitenpost op een netwerkpoort aansluiten?
De RJ45-poorten zijn gewone netwerkpoorten zonder PoE, dus daar komt geen voeding uit. Sluit de buitenpost aan op de 2-draads poort, of gebruik een PoE-injector als je hem als netwerkapparaat wilt aansluiten.
Kan ik mijn bestaande belleiding hergebruiken?
Vaak wel. Twee aders zijn genoeg en de polariteit maakt niet uit. Let op de maximale afstand van 50 meter tussen de switch en een post, en op de weerstand van de kabel. In de tabel hierboven staat wat per kabeltype mag.
Werkt de app ook met deze switch?
Ja. Hang de switch met een netwerkkabel aan je router, dan komen alle aangesloten posten op internet en werkt de DMSS-app. Wil je dat niet, dan kun je ook binnenposten met wifi kiezen, die hun eigen internetverbinding gebruiken.
Hoe monteer ik de switch?
Op een standaard DIN-rail van 35 mm, of met vier schroeven aan de wand. De rail wordt niet meegeleverd.
