De voeding voor een Dahua 2-draads intercom

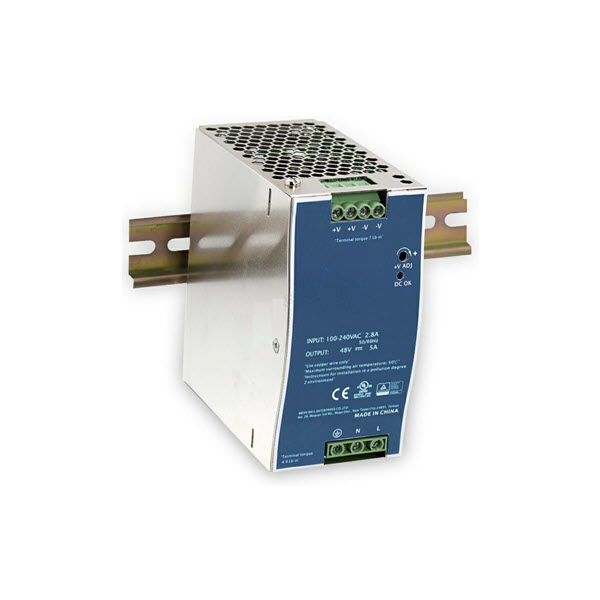

De EDP-240-48 levert 48 VDC en 5 A, de spanning waar de 2-draads switch van Dahua op werkt. Hij klikt op een DIN-rail, dus hij past naast de switch in de meterkast.
In een 2-draads installatie voedt je niet elk apparaat apart. De switch zet de 48 volt van deze voeding op de twee draden, en de binnenposten en buitenposten halen hun stroom daar vandaan. Eén voeding in de meterkast doet dus de hele intercom, inclusief de schermen in de woningen en de deurpost buiten.
Waarom 5 ampère
Hoeveel apparaten een 2-draads switch kan voeden, hangt af van de stroom die de voeding levert. Dahua geeft in de handleiding van de 2-draads switch deze grenzen, gemeten met RVV-kabel tot 50 meter per lijn:
| 48 VDC, 1,25 A | 6 binnenposten en 1 buitenpost |
| 48 VDC, 3 A | 10 binnenposten en 2 buitenposten |
| 48 VDC, 5 A | 20 binnenposten en 2 buitenposten |
Met deze voeding zit je dus op het maximum dat één switch aankan. Voor een woning met een paar schermen is dat ruim bemeten; voor een appartementengebouw of een gebouw waar later posten bijkomen is het precies wat je nodig hebt.
Waar hij op past
De EDP-240-48 is bedoeld voor de Dahua VTNS2003B-2 2-draads switch, die 48 VDC vraagt met een stroom tussen 1 en 5 A. Via die switch voedt hij vervolgens de apparaten die aan de 2 draden hangen, zoals de VTH5422-binnenposten en de VTO4202F-buitenposten. De maximale afstand tussen switch en apparaat is 50 meter.
De switch zelf kan ook op een DIN-rail, dus voeding en switch staan naast elkaar op dezelfde rail. Een rail van 35 mm koop je apart, die wordt bij geen van beide meegeleverd.
De gegevens op een rij
| Voeding ingang | 100-240 VAC, 2,8 A |
| Voeding uitgang | 48 VDC, 5 A (240 W) |
| Montage | DIN-rail |
| Toepassing | Dahua 2-draads intercom |
| Modelcode | EDP-240-48 |
De volledige specificatie staat in de datasheet van Dahua.
Veelgestelde vragen
Kan ik ook een 24 volt voeding gebruiken?
Nee. De 2-draads switch werkt op 48 VDC en zet die spanning door naar de binnenposten en buitenposten. Met 24 volt start het systeem niet.
Heb ik de 5 ampère nodig, of is een kleinere voeding genoeg?
Dat hangt af van het aantal posten. Tot 6 binnenposten en 1 buitenpost volstaat een voeding van 1,25 A. Heb je meer posten, of wil je later kunnen uitbreiden, dan is deze 5 A de veilige keuze. Twijfel je? Geef door hoeveel schermen en buitenposten er komen, dan rekenen we het na.
Voedt dit ook de schermen en de buitenpost?
Ja. Je sluit alleen deze voeding aan op de 2-draads switch. De switch zet de 48 volt op de twee draden, en alle posten die daaraan hangen krijgen daar hun stroom vandaan. Losse voedingen per scherm zijn niet nodig.
Zit er een DIN-rail bij?
Nee. De voeding is gemaakt voor een standaard rail van 35 mm, maar die rail wordt niet meegeleverd. Dat geldt ook voor de 2-draads switch.
Past dit bij mijn model?
De modellen waar dit onderdeel op past, staan in de datasheet van Dahua. Twijfel je? Bel of mail ons met het type dat je hebt, dan zoeken we het na.
