MultiTransmitter 3EOL: je bedrade alarm wordt slim
Sluit tot 18 bekabelde detectoren of zones aan op je Ajax-systeem en beheer ze samen met je draadloze Ajax-apparaten in een app.
Heb je een bestaand bedraad alarm dat nog prima werkt? Met de MultiTransmitter 3EOL hoef je het niet weg te gooien. De module verbindt tot 18 bekabelde zones draadloos met je Ajax-hub via het beveiligde Jeweller-protocol, tot 2.000 meter in open ruimte. Perimeter-detectoren, gassensoren, vloeistofniveausensoren, seismische melders: je koppelt ze aan Ajax en beheert het gecombineerde systeem in de Ajax-app.
Elke zone stel je in als NO, NC, EOL, Double of Triple EOL (3EOL), automatisch herkend door de Ajax PRO-app. De ingebouwde voeding (100-240 V) levert 10,5-15 V aan de aangesloten melders en er is plek voor een 12V-reserveaccu die het geheel tot 30 uur draaiend houdt bij een stroomuitval.
Wat de MultiTransmitter 3EOL biedt
Tot 18 bekabelde zones
Sluit tot 18 bedrade detectoren of groepen melders aan op je Ajax-systeem.
NO, NC en 3EOL
Elke zone als NO, NC, EOL, Double of Triple EOL. De weerstand wordt automatisch herkend in de app.
Tweeweg Jeweller
Draadloze, versleutelde verbinding met de hub tot 2.000 m in open ruimte.
Netvoeding + reserveaccu
Werkt op 100-240 V met plek voor een 12V-accu voor tot 30 uur back-up.
Beheer per zone in de app
Elke zone verschijnt als apart apparaat: eigen naam, type en meldingen.
In wit en zwart
Kies de kleur die het beste bij de montageplek past.
De module in beeld

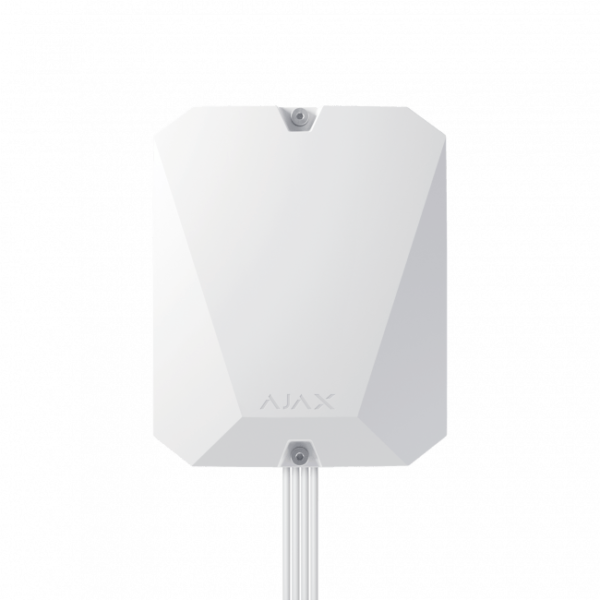

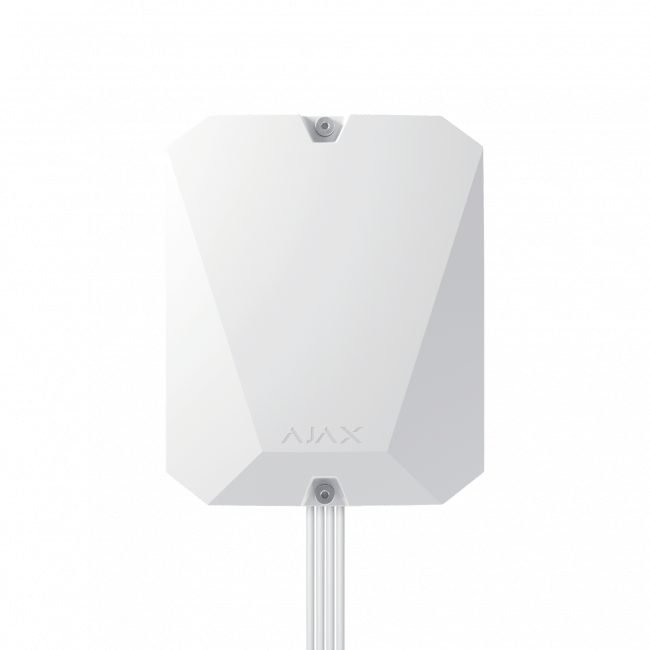

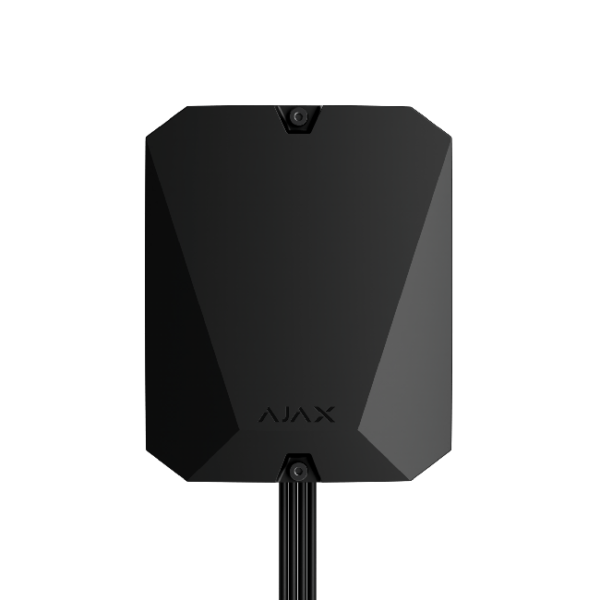

De MultiTransmitter 3EOL in wit en zwart, met de aansluitzones voor bedrade melders.
Zo sluit je je bedrade melders aan
Sluit de bedrade detectoren aan op de klemmen van de MultiTransmitter en kies per zone het type (NO, NC of een EOL-variant). De module herkent de EOL-weerstand automatisch in de Ajax PRO-app. Daarna voeg je de MultiTransmitter met een QR-scan toe aan je hub en verschijnt elke zone als een apart apparaat in de app, met eigen naam, type en meldingen.

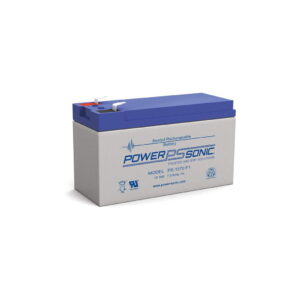

De ingebouwde voeding verzorgt zowel de module als de aangesloten melders (10,5-15 V, tot 1 A samen). Plaats een 12V-reserveaccu (niet inbegrepen) in de behuizing en het systeem blijft bij een stroomuitval tot 30 uur werken.
Belangrijkste specificaties
| Type | Draadloze integratiemodule voor bedrade melders |
| Bekabelde zones | 18 (meerdere melders per zone mogelijk) |
| Zonetypes | NO, NC, EOL, Double EOL, Triple EOL (3EOL) |
| EOL-weerstand | 1 kΩ tot 15 kΩ per weerstand (firmware 2.13+) |
| Gebeurtenistypes | 15 soorten (inbraak, brand, gas, lekkage, sabotage, …) |
| Protocol | Jeweller, tweeweg, versleuteld |
| Radiobereik | tot 2.000 m in open ruimte |
| Hoofdvoeding | 100-240 V, 50/60 Hz |
| Voeding voor melders | 10,5-15 V, tot 1 A totaal |
| Reservevoeding | 12V-accu tot 7 Ah, tot 30 uur (niet inbegrepen) |
| Beschermingsklasse | IP40, IK06 (binnengebruik) |
| Afmetingen | 192 × 238 × 100 mm |
| Gewicht | 874 g (wit) |
| Certificering | EN 50131 (grade 2), INCERT, RED, RoHS, EMC, LVD |
Documentatie
Maak het compleet
Bekabelde melders

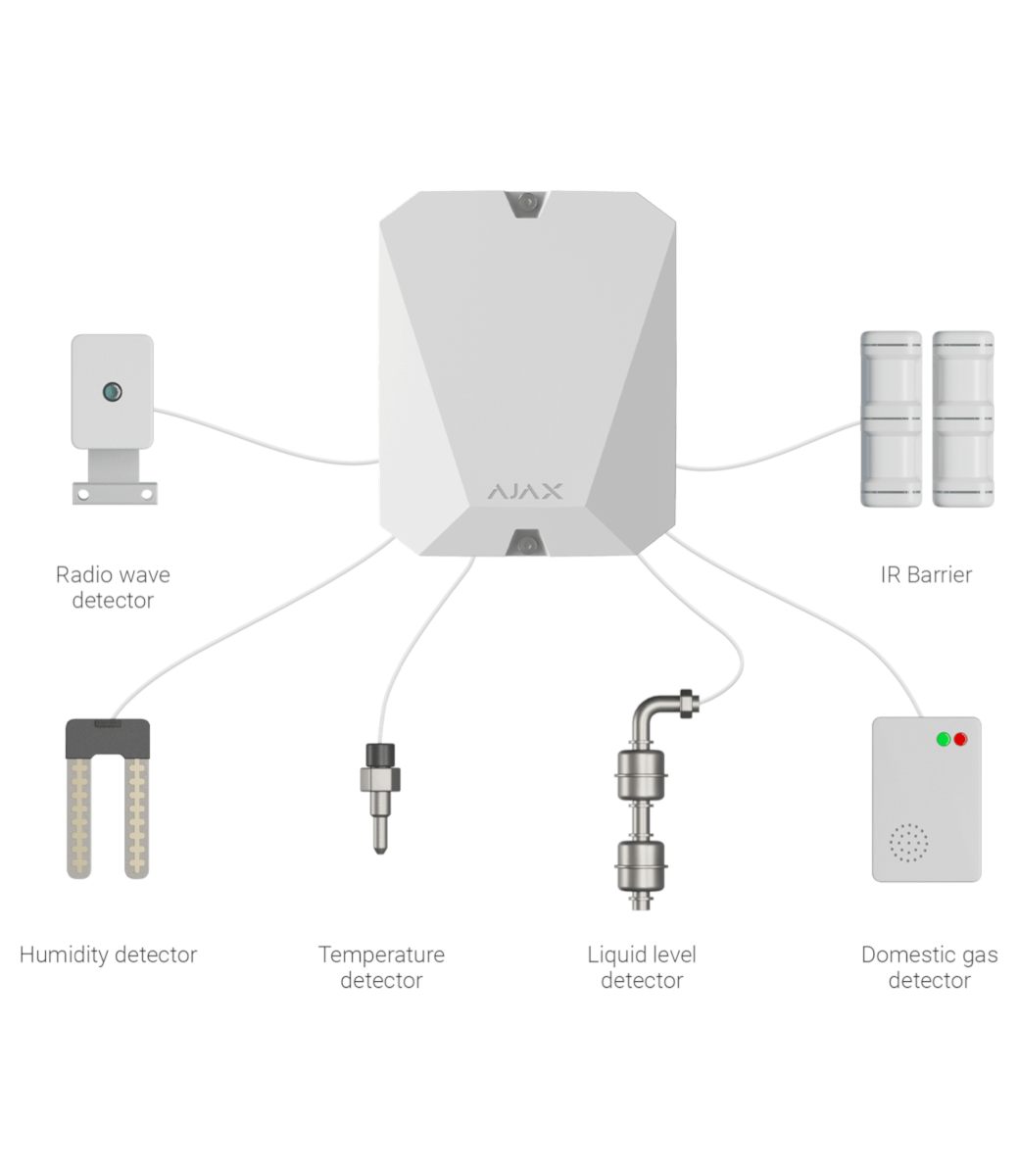

Werkt met NO/NC- en EOL-melders: IR-barrières, gas, vloeistofniveau, seismisch en meer.
Transmitter of MultiTransmitter 3EOL?
Beide brengen bekabelde detectoren in je Ajax-systeem. Kies op basis van het aantal melders dat je wilt koppelen.
| Kenmerk | Ajax Transmitter | MultiTransmitter 3EOL |
|---|---|---|
| Bekabelde ingangen | 1 melder | tot 18 zones |
| Zonetypes | NC/NO (ALARM + TAMP) | NO, NC, EOL, Double en Triple EOL |
| Voeding module | 3x CR123A (voorgeïnstalleerd) | 100-240 V + 12V-reserveaccu |
| Voeding voor melder | 3,3 V, tot 125 mA | 10,5-15 V, tot 1 A |
| Radiobereik (open ruimte) | tot 1.600 m | tot 2.000 m |
| Montage | in de melderbehuizing | wandkast 192 x 238 x 100 mm |
| Beste voor | losse bekabelde melder | heel bekabeld alarm |
| Bekijken | Ajax Transmitter | Deze pagina |
De Transmitter integreert een enkele bekabelde melder op batterijen. De MultiTransmitter 3EOL koppelt tot 18 zones, voedt de melders zelf en heeft een netvoeding met reserveaccu.
Veelgestelde vragen
Wat betekent 3EOL?
3EOL staat voor Triple End Of Line. Naast NO, NC en een enkele EOL-weerstand ondersteunt de module ook Double en Triple EOL, waarbij een zone meerdere toestanden (alarm, sabotage, storing) over dezelfde kabel doorgeeft. De Ajax PRO-app herkent de weerstandswaarde automatisch.
Hoeveel melders kan ik aansluiten?
De MultiTransmitter heeft 18 bekabelde zones. Per zone kun je meerdere detectoren plaatsen; het exacte aantal hangt af van hun stroomverbruik (samen tot 1 A op de 10,5-15 V-uitgang).
Heb ik een Ajax-hub nodig?
Ja. De MultiTransmitter meldt zijn zones in een Ajax-systeem, dus je hebt een Ajax-hub nodig. Wil je juist Ajax-melders aan een bedraad paneel koppelen, kijk dan naar de ocBridge Plus.
Wat is het verschil met de Transmitter?
De Transmitter integreert een enkele bekabelde melder en werkt op batterijen. De MultiTransmitter doet tot 18 zones, heeft een eigen netvoeding met reserveaccu en voedt de aangesloten melders. Voor een compleet bedraad systeem is de MultiTransmitter de juiste keuze.
Blijft alles werken bij stroomuitval?
Ja, als je een 12V-reserveaccu (niet inbegrepen) in de behuizing plaatst. Die houdt de module en de aangesloten melders tot 30 uur draaiend.
In de doos
MultiTransmitter 3EOL
De integratiemodule in wit of zwart.
Montageset
Bevestigingsmateriaal voor wandmontage.
Snelstartgids
De beknopte handleiding om snel te starten.
